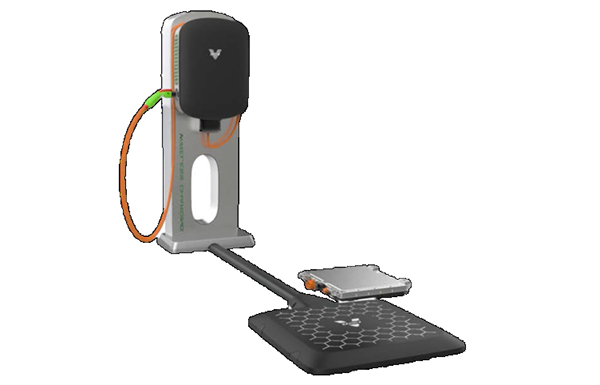

電動汽車無線充電系統(WEVC)
VMAX電動汽車高壓電池?zé)o線充電系統，具備高效可靠的無線功率傳輸能力，同時搭載了異物檢測和活體保護功能，充分保證使用安全性，車端和樁端通過WIFI進行數據交互，產品具備精確定位功能，能自動感知車端和樁端位置并反饋車中儀表，定位完成自動開始充電，徹底解放車主，是實現自動駕駛應用中自動充電的最佳解決方案。
樁端采用風冷壁掛工藝，安裝便捷；車端采用水冷工藝，易于散熱；地端集成采用發射線圈與輔助功能電路于一體，安全可靠。
整機系統結構模塊分離，可實現快速安裝，具備大功率、高效率、對準適應能力強、互操作性好，安全可靠性高等特點。
產品特點
? WLC 11kW@三相，6kW@單相，確保在多種功率配置下高效充電。
? 實現了全面的FOD（異物檢測）和LOP（生物檢測）功能，以提高各種情境下的安全性。
? 采用全數字信號處理數字控制，確保精確可靠的運行。在線軟件升級方便維護。
? 使用四個功率MOSFET和相關控制元件，減少了電磁干擾元件。
? 偏移位置范圍：X=±100mm，Y=±120mm，Z=140mm-210mm，適應各種充電連接器位置。
? V2G功能，允許車輛與電網之間的雙向能量流動。
? 電磁場排放符合行業標準，確保對環境的最小影響。
規格參數
|
WLC - 充電模式
? AC輸入電壓/頻率范圍： 176～265 Vac@1φ 305~458 Vac@3φ 45Hz - 65Hz ? 最大輸入電流：32A @1φ ? 功率因數： ≥0.98 ? DC輸出電壓范圍：220 - 490Vdc ? 額定輸出功率：6.0kW @1φ；9.9kW @3φ ? 最大輸出電流：20A@1φ；30A@3φ ? 平均效率： 91% |
車載端 ? 冷卻模式： Liquid cooling ? 冷卻介質溫度范圍：-40℃-85℃ ? 環境溫度范圍：-40℃-85℃ ? 重量：11.8kg ? 體積：365*365*51mm ? IP防護等級：IP67
|
|
|
|
|
地面端 ? 冷卻模式：Natural cooling ? 冷卻介質溫度范圍：-40℃-55℃ ? 環境溫度范圍： -40℃-55℃ ? 重量： 51.1kg ? 體積：730*814*62mm ? IP防護等級： IP67
|
功率供給單元 ? 冷卻模式：Air cooling ? 冷卻介質溫度范圍：-40℃-65℃ ? 環境溫度范圍：-40℃-65℃ ? 重量：28.2kg ? 體積：837.5*542*210.5mm ? IP防護等級：IP55
|
